Chaînes de levage
Les chaînes de levage permettent de réaliser des levages lourds là où les élingues textiles sont insuffisantes. Nous forgeons en interne des chaînes de levage en acier allié pour une résistance optimale à la chaleur, aux coupures et une robustesse à toute épreuve sur vos chantiers. À vous de choisir. Niveau 100 ou 120 en toute confiance. Obtenez une réponse rapide chaînes de levage Citation de Machines puissantes.
Conçu avec des capacités de charge et des coefficients de sécurité définis pour supporter les charges et assurer un contrôle optimal.
Fabriqué pour répondre aux normes de qualité 80, 100 et aux normes de l'industrie pour une acceptation uniforme sur les chantiers.
Chaque produit assure la traçabilité et la conformité afin de réduire les risques et de simplifier les inspections.
La production contrôlée en usine permet de traiter les commandes en gros, de garantir des délais de livraison stables et de fixer des prix prévisibles.
Partenaires en vedette
Nous collaborons avec les leaders du secteur pour fournir des services fiables fourniture de chaînes de levage.
Chaîne de levage
Notre chaînes de levage Nous assurons le levage de charges lourdes et le contrôle des charges dans une vaste gamme d'applications. Notre sélection comprend :
A Élingue de levage à 1 brins Il permet des levages verticaux simples à partir d'un seul point de levage. Il offre un contrôle précis de la charge, des limites de charge de travail clairement définies et une robustesse fiable pour les travaux de levage quotidiens.
A Élingue de levage à 2 brins Ce système utilise deux chaînes reliées à un maillon principal pour équilibrer les charges en deux points de levage. Il contribue à contrôler les mouvements de la charge et assure des levages décentrés plus stables et prévisibles.
3 élingues de levage à chaîne pour les jambes L'utilisation de trois chaînes permet de supporter des charges importantes ou irrégulières. Elles répartissent le poids sur plusieurs points de levage afin de garantir la stabilité et le contrôle des charges volumineuses.
A Élingue de levage à 4 jambes Il utilise quatre bras à chaîne pour supporter des charges importantes ou irrégulières. Il assure un équilibre des charges lourdes sur plusieurs points de levage pour une manutention stable et maîtrisée.
Chaînes de levage réglables
Une élingue de levage réglable utilise des tendeurs ou des crochets pour ajuster la longueur des brins. Elle permet un meilleur équilibre de la charge et des angles de levage corrects pour différentes charges.
Chaînes de levage sans fin
Les chaînes de levage sans fin forment une boucle continue pour les élingues à étranglement ou à panier. Elles conviennent parfaitement aux tuyaux, aux fagots et aux charges rondes nécessitant un enroulement flexible et un soutien uniforme.
Pièces de chaîne de levage
Notre composants de chaîne de levage Capacité de levage de charges lourdes et contrôle précis pour diverses applications. Notre gamme comprend :

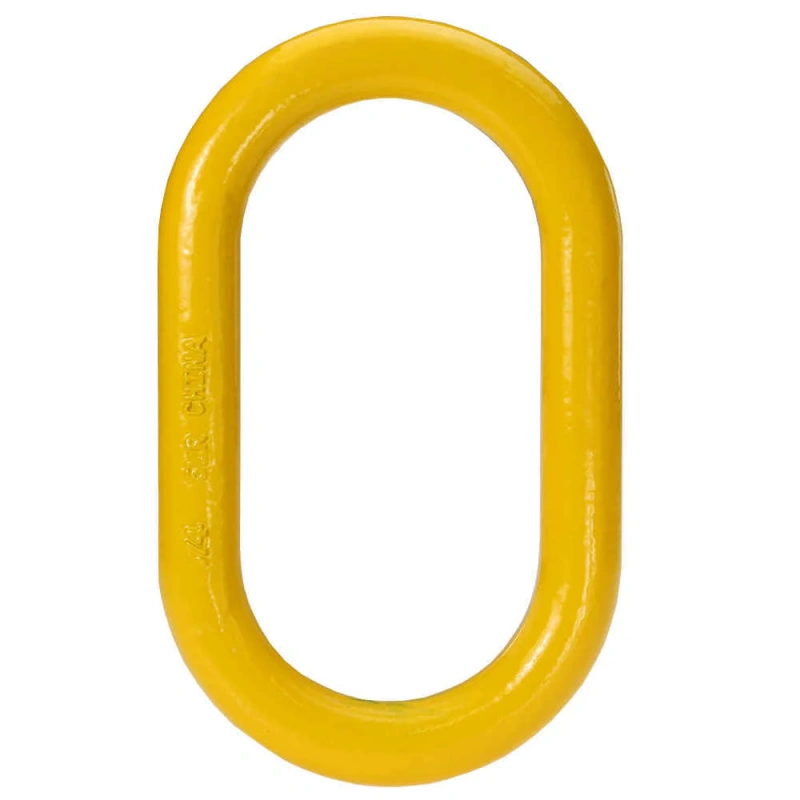

Liens principaux
Liens principaux Les maillons oblongs sont placés en haut d'une chaîne de levage et se fixent directement aux crochets de la grue ou du palan. Ils constituent un point d'ancrage robuste et contribuent à répartir la charge uniformément lors du levage.
Liens d'accouplement
Les maillons d'accouplement relient les chaînes de levage aux maillons maîtres ou aux crochets. Leur conception, avec axe de charge et manchon, assure une connexion sûre et fiable pour des opérations de levage sûres et fiables.
Crochets Fixez les chaînes de levage directement à la charge. Les crochets de verrouillage empêchent le décrochage. crochets autobloquants se fixe automatiquement sous le poids et crochets de préhension permet le raccourcissement de la chaîne et un réglage rapide.
BESOIN D'AIDE POUR VOTRE COMMANDE ?
Laissez-nous vous aider ! Contactez-nous dès aujourd'hui et obtenez des recommandations de nos experts sur les matériaux et les tailles.
GUIDE DES CHAÎNES DE LEVAGE
Le choix des chaînes de levage a un impact sur la sécurité et l'efficacité. Consultez notre guide pour comprendre où chaque type de matériel est le plus adapté.
Qu'est-ce qu'une chaîne de levage ?
Une chaîne de levage est un traitement thermique chaîne en acier allié Conçues pour le levage aérien, la suspension de charges et le positionnement précis d'équipements lourds, les chaînes de levage offrent une performance fiable même sous des charges de choc, des températures élevées et dans des environnements industriels exigeants où les câbles métalliques ou les élingues synthétiques s'usent plus rapidement.
Types de chaînes de levage
Les chaînes de levage sont conçues selon différentes configurations, qualités et capacités afin de répondre aux exigences de chaque opération de levage. Le choix approprié dépend de facteurs tels que la symétrie de la charge, l'angle de levage, la fréquence d'utilisation et les conditions environnementales. Voici les principales caractéristiques : types de chaînes de levage, chacune ayant une fonction distincte dans les opérations de levage et de manutention.
Élingues à chaîne à un brin
Idéales pour les levages verticaux directs, les élingues à chaîne à un seul brin sont utilisées lorsque la simplicité et la résistance sont requises pour un levage direct et sans effort.Élingues à chaîne à deux jambes
Ces dispositifs assurent la stabilité et l'équilibre de la charge pour les levages plus complexes, offrant un contrôle sur le positionnement et la répartition de la charge.Élingues à trois brins
Couramment utilisées pour soulever des charges irrégulières ou asymétriques, les chaînes à trois brins offrent un contrôle accru, équilibrant efficacement la charge et les points de levage.Élingues à quatre brins
Adaptées aux levages de charges lourdes, les chaînes à quatre brins offrent une stabilité et un contrôle supérieurs pour les charges importantes, instables ou critiques.Élingues à chaîne réglables
Ces élingues offrent des longueurs réglables, permettant un ajustement précis du levage et réduisant les délais de fabrication. Idéales pour les ponts élévateurs sur mesure nécessitant des réglages fréquents.Chaînes sans fin
Principalement utilisées dans les mécanismes de levage, les chaînes sans fin sont conçues pour un fonctionnement fluide et continu où la précision dimensionnelle est essentielle pour un déplacement efficace de la charge.
Capacité de levage par chaîne / Calcul de la capacité de levage par chaîne
La capacité d'une chaîne de levage dépend de facteurs tels que son diamètre, sa qualité, le nombre de maillons et l'angle d'élingue. Il convient de toujours se référer à la charge maximale d'utilisation (CMU) indiquée sur chaque composant, et non de l'estimer.
La capacité de la chaîne en traction directe est calculée en fonction de la diminution de l'angle des brins. Il convient également de prendre en compte les charges dynamiques, les chocs et la symétrie de la charge lors du calcul de cette capacité.
Facteurs affectant la capacité
Note de qualité de la chaîne
Diamètre nominal de la chaîne
Nombre de jambes actives
Angle de la fronde par rapport à la verticale
Équilibre de charge et symétrie
Comment soulever un moteur avec une chaîne ?
Pour soulever un moteur à l'aide d'une chaîne, il est nécessaire de choisir la chaîne adaptée, de vérifier sa capacité et de veiller à l'équilibre des points de levage. Fixez les chaînes aux anneaux de levage prévus à cet effet ou aux supports prévus à cet effet, et évitez de les enrouler autour d'arêtes vives.
Une préparation adéquate permet d'éviter les chocs et les rotations, minimisant ainsi les risques de dommages matériels ou de blessures.
Meilleures pratiques de levage de moteurs
Confirmer le poids du moteur, fluides compris
Utilisez des chaînes à deux ou quatre branches pour l'équilibre.
Maintenez les angles d'élingue supérieurs à 60 degrés.
Protéger les points de contact contre l'abrasion
Soulever lentement et surveiller le comportement de la charge
Comment mesurer une chaîne de levage ?
Mesure des chaînes de levage Le contrôle de la chaîne est essentiel à la maintenance courante et garantit la sécurité et la fiabilité de vos opérations de levage. Des mesures précises permettent de détecter l'usure, la fatigue et les points de défaillance potentiels susceptibles de compromettre les performances de la chaîne. Ce tutoriel vous guidera pas à pas dans la mesure d'une chaîne de levage, en mettant en évidence les zones clés à inspecter et les outils nécessaires.
Outils nécessaires
EtriersUn pied à coulisse de précision est indispensable pour mesurer avec exactitude le diamètre et la longueur intérieure de la chaîne. Assurez-vous que le pied à coulisse est calibré et en bon état de fonctionnement.
Ruban à mesurer ou règlePour mesurer la longueur totale, un mètre ruban ou une règle peuvent être utiles dans certains cas.
Loupe: Pour inspecter les petites marques et les signes d'usure dans des zones détaillées telles que la gorge de l'hameçon ou le maillon principal.
Procédure étape par étape pour la mesure des chaînes de levage
1. Mesurer le diamètre de la liaison dans la zone d'usure
Le diamètre de chaque maillon est crucial pour déterminer la capacité et les performances de la chaîne sous charge. zone d'usure Elles se forment généralement dans les zones qui subissent le plus de frottement et de contact pendant le fonctionnement, comme les points de contact de la liaison avec les dispositifs de levage ou les palans.
Comment se mesurerUtilisez un pied à coulisse pour mesurer le diamètre extérieur du maillon de la chaîne au niveau de la zone d'usure. Veillez à vérifier plusieurs maillons, car l'usure peut être irrégulière. Si le diamètre a considérablement diminué, cela peut indiquer une usure importante qui réduit la résistance de la chaîne.
Ce qu'il faut surveillerRéduction du diamètre de plus de 10 % Une variation de la mesure initiale indique généralement la nécessité d'un remplacement.
2. Mesurez la longueur intérieure du maillon
Le longueur de lien interne Il s'agit de la distance entre les bords intérieurs de deux maillons adjacents. Cette mesure est importante car elle garantit un bon enclenchement de la chaîne dans le mécanisme de levage, qu'il s'agisse d'un palan, d'une grue ou d'un treuil.
Comment se mesurerMesurez la longueur intérieure entre les surfaces internes de deux maillons adjacents. Cela garantit que la chaîne s'insérera parfaitement dans le système de levage, sans jeu excessif ni tension excessive.
Ce qu'il faut surveillerUne modification de la longueur interne due à un allongement peut indiquer un étirement de la chaîne causé par une surcharge ou l'usure. Si l'allongement dépasse les spécifications du fabricant, il est peut-être temps de remplacer la chaîne.
3. Inspectez l'ouverture de la gorge de l'hameçon
Le ouverture de la gorge en crochet C'est à l'endroit où la chaîne se fixe au palan ou au mécanisme de levage. Il est essentiel d'inspecter cette zone pour vérifier déformation ou une usure excessive pouvant entraîner le déraillement ou la rupture de la chaîne lors du levage.
Comment se mesurerUtilisez un pied à coulisse pour mesurer le ouverture de la gorge du crochet, dont les dimensions doivent correspondre à celles spécifiées par le fabricant pour une fixation sûre. Vérifiez qu'aucun élongation or élargissement cela pourrait compromettre l'adhérence de l'hameçon.
Ce qu'il faut surveillerSi la gorge du crochet est déformée ou excessivement usée, elle risque de ne plus pouvoir maintenir la chaîne correctement, ce qui augmente le risque de rupture.
4. Vérifier la déformation de la liaison principale
Le lien maître Il s'agit du principal élément de connexion de la chaîne de levage, reliant généralement cette dernière au palan ou à la grue. Il est essentiel de vérifier régulièrement l'absence de déformation, de fissures ou d'allongement.
Comment se mesurerMesurez la biellette de direction à l'aide d'un pied à coulisse et comparez les mesures aux spécifications d'origine. Vérifiez l'absence d'allongement ou de modification de la forme de la biellette, comme des fissures ou des déformations. Une déformation peut survenir sous une charge importante ou suite à un choc.
Ce qu'il faut surveillerLa déformation du maillon de jonction peut compromettre gravement l'intégrité de l'ensemble de la chaîne. Tout allongement, déformation ou fissure visible doit être pris au sérieux et peut justifier un remplacement.
5. Vérifier la lisibilité et l'identification de l'étiquette
Chaque chaîne de levage devrait avoir une étiquette d'identification clairement visibleCette étiquette contient des informations essentielles, telles que la qualité de la chaîne, sa limite de charge de travail (WLL) et les coordonnées du fabricant. Sa lisibilité est primordiale pour garantir la conformité aux normes de sécurité et d'inspection.
Comment se mesurerVérifiez simplement la lisibilité de l'étiquette. Les informations doivent être claires et faciles à lire, même après une utilisation prolongée. Utilisez une loupe si nécessaire.
Ce qu'il faut surveillerSi l'étiquette est illisible ou manquante, il est important de la remplacer afin de garantir que toutes les informations nécessaires à la conformité réglementaire soient disponibles.
Comment utiliser les chaînes de levage ?
Utiliser les chaînes de levage de manière sûre et efficace L'utilisation correcte des chaînes de levage est essentielle au succès de vos opérations de levage. Elle garantit non seulement la sécurité de votre équipe, mais aussi la durée de vie optimale de votre matériel. Ce tutoriel vous guidera à travers les étapes clés d'une utilisation correcte et vous fournira des conseils importants pour prévenir les dommages et assurer la sécurité.
Instructions étape par étape pour l'utilisation des chaînes de levage
1. Choisissez une chaîne adaptée à la capacité requise
Avant d'utiliser une chaîne de levage, assurez-vous toujours qu'elle possède le bon diamètre. potentiel pour la charge soulevée. Chaque chaîne de levage est conçue pour une charge spécifique. limite de charge de travail (WLL), ce qui indique le poids maximal qu'il peut soulever en toute sécurité.
Comment vérifier la capacité: Cherchez le étiquette d'identification sur la chaîne, qui portera la charge limite et le niveau de résistance. Ne jamais dépasser cette limite.
Ce qu'il faut surveillerUtiliser une chaîne non adaptée à la charge que vous souhaitez soulever peut entraîner son étirement, son affaiblissement ou sa rupture, ce qui peut provoquer des accidents dangereux.
2. Inspectez l'état de la chaîne
Avant d'utiliser une chaîne de levage, effectuez une inspection approfondie. inspection vérifier s'il y a des signes de dommages, d'usure ou de déformation.
Que vérifierRecherchez les signes visibles d'usure, tels qu'une diminution du diamètre des maillons, un allongement, des fissures ou de la rouille. Assurez-vous que tous les composants, y compris les crochets, les maillons et les sangles, sont intacts et bien fixés.
Ce qu'il faut surveillerSi une partie quelconque de la chaîne semble endommagée ou excessivement usée, ne l'utilise pasRemplacez-la par une chaîne neuve pour des raisons de sécurité.
3. Contrôler la géométrie de l'ascenseur
Le géométrie de l'ascenseur L'angle de positionnement de la chaîne pendant le levage joue un rôle crucial dans la sécurité et l'efficacité de son utilisation.
Angles de levage appropriésVeillez toujours à utiliser la chaîne de manière à soulever la charge. verticalement Dans la mesure du possible, évitez d'utiliser une chaîne de levage à des angles extrêmes, car cela augmente la charge sur la chaîne et peut entraîner sa rupture.
Ce qu'il faut surveillerL'utilisation d'une chaîne à un angle supérieur à 60° peut augmenter la charge sur celle-ci et provoquer une usure excessive, voire une rupture. Il est impératif d'ajuster la longueur de la chaîne ou d'utiliser des élingues supplémentaires afin de garantir la verticalité de la charge.
4. Évitez les crochets à chargement latéral ou les chaînes torsadées.
Lors du levage, Chargement latéral les crochets ou torsion Les chaînes peuvent exercer une contrainte supplémentaire sur l'équipement et entraîner une usure prématurée ou des dommages.
Comment éviter la torsion ou la charge latéraleAssurez-vous que les crochets sont correctement alignés avec la charge et que la chaîne n'est ni vrillée ni pliée pendant le levage. Les crochets doivent toujours être positionnés de manière à ce que les supports soient bien alignés avec la charge. en toute sécurité à leurs postes respectifs.
Ce qu'il faut surveillerUn mauvais alignement ou une torsion peuvent entraîner la rupture des crochets et potentiellement provoquer des accidents. Assurez-vous toujours que les crochets sont correctement positionnés avant le chargement.
5. Utiliser correctement les embrayages raccourcis
Les embrayages à raccourcissement sont conçus pour ajuster la longueur de la chaîne, facilitant ainsi le contrôle de la position de la charge.
Comment utiliserUtilisez uniquement le dispositif de raccourcissement pour ajuster la longueur de la chaîne à la charge et à la position de levage requise. N’utilisez jamais ce dispositif pour compenser un réglage ou un angle de chaîne incorrect.
Ce qu'il faut surveillerUne utilisation incorrecte des réducteurs de chaîne peut entraîner une répartition inégale de la charge et réduire l'efficacité de la chaîne. Suivez toujours les instructions du fabricant pour une utilisation correcte.
6. Les chaînes du magasin doivent être propres et sèches.
Correct storage L'entretien des chaînes de levage est tout aussi important que leur utilisation. Les stocker dans un endroit propre et sec permet de prévenir la rouille et la dégradation, garantissant ainsi leur bon état pour une utilisation ultérieure.
Comment stockerAprès chaque utilisation, nettoyez les chaînes pour enlever la saleté, les débris ou les produits chimiques, et rangez-les dans un endroit sec, à l'abri de l'humidité et des substances corrosives.
Ce qu'il faut surveillerÉvitez de stocker les chaînes de levage dans des endroits humides, car cela favorise la rouille et réduit leur durée de vie. Rangez-les toujours hors du sol et suspendez-les pour éviter qu'elles ne s'emmêlent ou ne se déforment.
Consignes d'utilisation correctes
Pour garantir une utilisation sûre et efficace des chaînes de levage, suivez ces instructions. lignes directrices clés:
Chargez verticalement autant que possible.Essayez toujours de soulever la charge aussi près que possible de la verticale. Cela réduit la tension sur la chaîne et assure une répartition uniforme du poids.
Évitez les chocs.Ne jamais soumettre brusquement la chaîne à la charge totale. Un choc peut l'étirer ou la rompre. Soulevez la charge lentement et progressivement pour éviter cela.
Maintenir des angles d'élingue correctsVeillez à ce que l'angle de levage reste dans la plage recommandée par le fabricant (généralement inférieur à 60 degrés par rapport à la verticale). Cela permet d'éviter de surcharger la chaîne.
Utiliser correctement les embrayages raccourcisUtilisez les tendeurs de chaîne uniquement pour ajuster la longueur de la chaîne en cas de besoin. Une utilisation incorrecte des tendeurs peut entraîner une répartition inégale de la charge et des contraintes inutiles.
Chaînes de magasins propres et sèchesAprès chaque utilisation, nettoyez soigneusement les chaînes de levage et rangez-les dans un endroit sec et propre. Cela permettra de préserver leur résistance et d'éviter une usure prématurée.
Certification de chaîne de levage
La certification des chaînes de levage atteste de leur conformité aux normes d'essais de charge, de qualité des matériaux et d'inspection. Elle comprend les certificats d'essai, les numéros de lot et les documents de traçabilité.
La certification garantit des performances fiables, notamment lors des audits et des inspections sur site, assurant ainsi la confiance dans la qualité du produit.
Documents de certification à demander
Rapport d'essai de charge de preuve
composition chimique du matériau
Enregistrements de traitement thermique
traçabilité des numéros de série
Critères d'inspection de référence
Classes de chaînes de levage
Les chaînes de levage sont disponibles en différentes qualités, la qualité 80 étant la norme pour la plupart des applications de levage aérien. La qualité 100 offre une capacité supérieure pour un poids réduit, tandis que la qualité 120 est conçue pour les systèmes haute performance répondant à des besoins de levage spécifiques.
Les fabricants recommandent des qualités supérieures lorsque la réduction du poids et l'efficacité sont prioritaires.
Analyse des notes
Le grade 80 offre une fiabilité standard
Le grade 100 augmente la capacité sans augmenter la taille.
Le grade 120 supporte les conceptions de gréement haute performance
Liste de contrôle d'inspection des chaînes de levage
Les chaînes de levage doivent être inspectées avant chaque utilisation et lors des audits périodiques afin de déceler toute usure, déformation ou dommage thermique. Un dépistage précoce est essentiel pour prévenir toute défaillance catastrophique et garantir la sécurité et la fiabilité des équipements.
Liste de contrôle d'inspection
Mesurer la réduction du diamètre du maillon
Vérifiez la présence de fissures ou d'entailles.
Vérifiez l'écartement des hameçons.
Vérifier le bon fonctionnement des verrous de sécurité.
Vérifier la lisibilité des étiquettes d'identification
Coefficient de sécurité de la chaîne de levage
Le coefficient de sécurité d'une chaîne de levage est le rapport entre sa résistance à la rupture et sa limite de charge de travail. Cette marge de sécurité absorbe les chocs et prévient toute utilisation abusive. Les chaînes sont conçues avec un coefficient de sécurité conforme aux normes internationales, assurant ainsi la protection du personnel et des biens.
Pourquoi le facteur de sécurité est important
Absorbe les charges dynamiques
Réduit le risque de rupture par fatigue
Tolère les abus dans le monde réel
Améliore la fiabilité et la sécurité à long terme
Dimensions des chaînes de levage
Le diamètre de la chaîne de levage est déterminé par la capacité de charge requise et sa compatibilité avec les accessoires de levage. Un diamètre plus important augmente la capacité, mais aussi le poids ; choisir le diamètre approprié optimise donc l’efficacité et la manutention. Un dimensionnement adéquat améliore également l’utilisation de la grue en réduisant le poids inutile.
Tailles industrielles courantes
6 mm pour machines légères
8 mm pour les opérations de levage standard
10 mm pour équipements lourds
13 mm et plus pour les charges extrêmes
Pièces d'élingues de levage à chaîne
Une élingue de levage à chaîne comprend plusieurs éléments porteurs et de connexion. Il est essentiel que chaque pièce corresponde à la qualité et aux dimensions requises pour une utilisation en toute sécurité. Un système d'élingue bien conçu garantit une répartition optimale de la charge et une grande fiabilité.
Composants clés de l'élingue
Lien maître
Jambes enchaînées
Dispositifs de raccourcissement
Crochets avec loquets de sécurité
Étiquettes d'identification pour la traçabilité
Chaîne de levage vs chaîne d'arrimage
Les chaînes de levage sont conçues pour le levage aérien, tandis que les chaînes d'arrimage servent à sécuriser les charges pendant le transport. Les chaînes d'arrimage ne présentent pas les coefficients de sécurité nécessaires au levage de charges lourdes. Une catégorisation appropriée des produits garantit la sécurité et prévient les utilisations inappropriées.
Critical Différences
Les chaînes de levage supportent les charges suspendues
Les chaînes d'arrimage servent à retenir la charge.
Exigences différentes en matière de coefficient de sécurité
Critères d'inspection variables selon le type
Vous avez d'autres questions?
Comprendre les applications spécifiques de chaque type de chaîne de levage et leur compatibilité avec différents systèmes matériel de levage permet une prise de décision éclairée. Cela garantit la sélection des composants adaptés à vos besoins de levage. Pour obtenir de l'aide ou plus d'informations sur le choix des composants appropriés, veuillez nous contacter. matériel, contactez-nous dès aujourd'hui.
