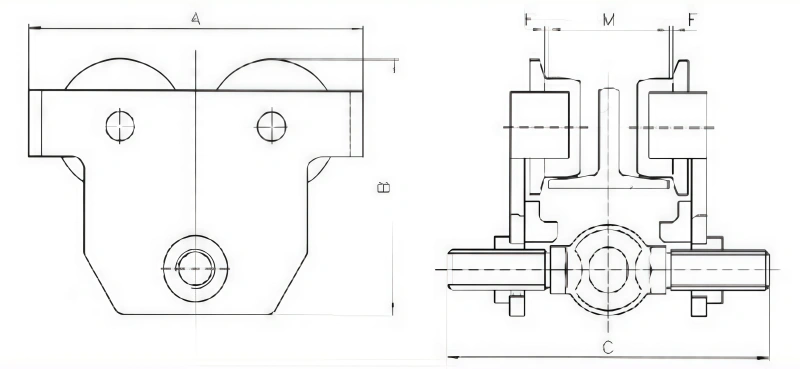

DESSIN MANUEL DE CHARIOT SIMPLE
CARACTÉRISTIQUES TECHNIQUES DU CHARIOT MANUEL SIMPLE
| Modèle | GCT-B0.5T | GCT-B1T | GCT-B2T | GCT-B3T | GCT-B5T | ||
| Capacité (kg) | 500 | 1000 | 2000 | 3000 | 5000 | ||
| Charge de test en cours (kN) | 7.35 | 14.7 | 29.42 | 44.13 | 61.29 | ||
| Rayon minimal de la courbe (m) | 0.9 | 1 | 1.2 | 1.3 | 1.4 | ||
| Dimensions (mm) | A | 225 | 252 | 300 | 360 | 392 | |
| B | 176.5 | 188 | 226 | 290 | 313 | ||
| C | a | 292 | 300 | 310 | 324 | 329 | |
| b | 377 | 385 | 395 | 409 | 414 | ||
| F | ≈3 | ||||||
| Largeur de la poutre de la table Asius (mm) | M | a | 64-220 | 64-220 | 88-220 | 102-220 | 114-220 |
| b | 160-305 | 160-305 | 160-305 | 160-305 | 160-305 | ||
| Poids net / kg) | a | 8.3 | 10.9 | 18.2 | 31.4 | 42.6 | |
| b | 8.7 | 11.4 | 19 | 32.5 | 44 | ||
| Volume (cm) | a | 28.5 × 8.5 × 33.5 | 28.5 × 8.5 × 33.5 | 28.5 × 8.5 × 25 | 40 × 34 × 33 | 45 × 36 × 36 | |
| b | 28.5 × 8.5 × 42 | 28.5 × 8.5 × 42 | 42 × 15 × 25 | 40 × 42 × 33 | 45 × 36 × 44 | ||
Fonctionnalités
Construction en acier de haute qualité: Assure une durabilité à long terme pour les applications intensives.
Adaptable à différentes largeurs de poutre: S'adapte facilement à différentes tailles de poutres en I, offrant une utilisation flexible.
Roulements à billes étanches avec plaques anti-chute: Assure un fonctionnement fluide et une sécurité élevée.
Chaîne à main galvaniséeFiable pour une utilisation manuelle avec des besoins de maintenance réduits.
Installation compacte et facileSa petite taille permet une installation facile et des réglages rapides.
Sûr et nécessitant peu d'entretienFaible effort de traction manuelle et maintenance aisée, réduisant les temps d'arrêt.
Large applicationIdéal pour le levage d'équipements et le transport de marchandises dans des environnements sans alimentation électrique comme les usines, les quais et les entrepôts.
INSTRUCTIONS ET MISES EN GARDE
Assurez-vous d'un alignement correct des rails
Avant l'installation, vérifiez que votre système de rails (poutre en I) est correctement installé et aligné. Un mauvais alignement peut entraîner une usure irrégulière et des problèmes de fonctionnement. Avant de monter le chariot, inspectez-le afin de détecter tout dommage ou débris et ainsi garantir un fonctionnement optimal et éviter une usure prématurée.
Ajuster le chariot à la largeur de la poutre
Ajustez le chariot à la largeur de votre poutre en I à l'aide du système de serrage. Un bon alignement garantit la stabilité et des performances optimales. Veillez à ce que le chariot soit toujours bien ajusté – ni trop large, ni trop étroit – afin d'éviter tout risque pour la sécurité ou une usure excessive.
Ne pas dépasser la capacité de charge
Chaque chariot manuel simple possède une capacité de charge maximale. Vérifiez toujours la capacité nominale et évitez de la dépasser. Une surcharge du chariot peut endommager le système de rails, les roues et les roulements. Respectez les limites recommandées pour un fonctionnement sûr et fluide.
Effectuer des inspections et des entretiens réguliers
Inspectez régulièrement la chaîne, les roues et le système de rails afin de détecter toute usure ou présence de débris. Lubrifiez les pièces mobiles pour minimiser les frottements. Un chariot propre et bien entretenu prolonge sa durée de vie et garantit un fonctionnement fluide et efficace.
NOS AVANTAGES
Des solutions personnalisées adaptées à vos besoins
Chaque entreprise fait face à des défis uniques. C'est pourquoi nous proposons des produits et services entièrement personnalisables, de la conception au choix des matériaux. Nous collaborons avec vous pour développer des solutions sur mesure qui optimisent l'efficacité et la performance, et s'adaptent parfaitement à vos opérations spécifiques.
Un seul guichet pour votre commodité
Nous simplifions votre processus d'approvisionnement en vous proposant une gamme complète d'équipements de levage et d'accessoires. Que vous ayez besoin de solutions standard ou sur mesure, nous vous fournissons tout ce qu'il vous faut. Vous gagnez ainsi du temps et simplifiez vos relations avec différents fournisseurs, garantissant la compatibilité et l'efficacité de vos opérations.
Contrôle de la qualité à la pointe de l'industrie
La qualité et la sécurité sont nos priorités absolues. Nous appliquons des procédures de contrôle qualité rigoureuses à chaque étape de la production afin de garantir que tous nos équipements répondent aux normes les plus exigeantes. Grâce à une technologie de pointe, des matériaux haut de gamme et des méthodes de fabrication certifiées, nous fournissons des produits fiables et durables qui assurent le bon fonctionnement de vos opérations.
Logistique et assistance après-vente rapides et fiables
Nous comprenons l'importance d'une livraison rapide. Notre réseau logistique performant garantit des expéditions ponctuelles, où que vous soyez. De plus, notre équipe d'assistance après-vente exceptionnelle est toujours disponible pour vous aider en matière de maintenance, de dépannage et de conseils d'experts, afin d'assurer le fonctionnement optimal de votre équipement.
QFP
Qu'est-ce qu'un chariot manuel simple ?
A chariot manuel simple Un chariot élévateur est un équipement utilisé pour le transport de charges lourdes sur des poutres aériennes. Il se compose de deux éléments principaux : le chariot lui-même et un ensemble de roues qui se déplacent sur le rail. Ces chariots sont actionnés manuellement, généralement à l'aide d'une chaînette, et sont idéaux pour lever et déplacer des objets dans des endroits dépourvus d'alimentation électrique. C'est une solution simple et efficace pour le déplacement horizontal de charges.
Comment fonctionne un chariot manuel simple ?
Le chariot manuel simple fonctionne en étant fixé à une poutre en I ou à un monorail, sur lequel il se déplace grâce à une commande manuelle. Il suffit de tirer sur la chaînette pour déplacer le chariot et la charge qu'il transporte. Ce mécanisme simple d'utilisation est idéal pour les environnements industriels où les sources d'énergie sont limitées ou superflues.
Comment installer un chariot manuel simple ?
Sécuriser le système ferroviaire
Assurez-vous que le système de rails est correctement installé et de niveau afin de garantir un fonctionnement fluide du chariot.Ajustez le chariot à la largeur de la poutre.
Ajustez les colliers du chariot à la largeur de la poutre pour un montage correct.Monter le chariot sur le rail
Une fois réglé, fixez solidement le chariot sur le rail.Tester le chariot avec une charge légère
Effectuez un essai à faible charge pour vérifier le bon fonctionnement et garantir un alignement correct.Vérifier les obstructions
Avant toute utilisation, vérifiez soigneusement l'absence d'obstacles sur la voie ou autour du chariot afin de garantir un fonctionnement en toute sécurité.
Comment entretenir un chariot manuel simple ?
Vérifiez l'usure de la chaînette.
Vérifiez régulièrement la chaînette pour détecter tout signe d'usure ou de dommage et assurez-vous de son bon fonctionnement.Lubrifiez les roues et les roulements.
Veillez à bien lubrifier les roues et les roulements afin de minimiser les frottements et d'éviter une usure excessive.Vérifiez si le chariot ou le système de rails sont endommagés.
Inspectez le système de chariot et de rails afin de déceler tout dommage susceptible d'affecter son fonctionnement ou sa sécurité.Nettoyez régulièrement les rails
Nettoyez régulièrement les rails pour éviter l'accumulation de débris qui pourraient obstruer le passage et entraver le bon fonctionnement du chariot.Assurer un fonctionnement sûr
Effectuez régulièrement ces tâches d'entretien afin de prolonger la durée de vie du chariot et de garantir un fonctionnement sûr et fiable.
Quelles sont les caractéristiques de sécurité à rechercher dans un chariot manuel simple ?
Roulements étanches de haute qualité
Assurez-vous que le chariot est équipé de roulements étanches de haute qualité qui minimisent la friction et garantissent un fonctionnement fluide et sûr.Plaques anti-chute
Recherchez les chariots équipés de plaques anti-chute qui empêchent tout décrochage accidentel et améliorent la sécurité pendant leur utilisation.Construction en acier à haute résistance
Choisissez des chariots en acier haute résistance pour garantir leur durabilité et leur capacité à supporter de lourdes charges sans défaillance.Équipement de protection
Portez toujours un équipement de protection approprié, comme des gants et des chaussures de sécurité, lorsque vous utilisez le chariot.Inspections régulières
Inspectez le chariot avant chaque utilisation pour vous assurer qu'il est en bon état de fonctionnement et qu'il fonctionne en toute sécurité.
Comment choisir le chariot manuel simple qui correspond à mes besoins ?
Déterminer les exigences en matière de capacité de charge
Tenez compte du poids des objets que vous prévoyez de transporter afin de vous assurer que le chariot peut supporter la charge.Mesurer la largeur du faisceau
Assurez-vous que le chariot est compatible avec la largeur de votre poutre en I ou de votre système de rails.Évaluer l'environnement de travail
Tenez compte du type d'environnement (par exemple, usine, entrepôt, extérieur) où le chariot sera utilisé.Considérer le type de rail
Choisissez entre des rails droits ou courbes en fonction de la configuration de votre voie et de vos besoins opérationnels.Obtenez l'assistance d'un expert
Notre équipe est à votre disposition pour vous aider à choisir le modèle le mieux adapté à vos besoins spécifiques.
Les chariots manuels simples peuvent-ils être utilisés sur des rails courbes ?
Oui, les draisines manuelles sont conçues pour circuler dans les courbes à faible rayon de braquage. Toutefois, la voie doit être correctement alignée et entretenue afin d'éviter tout blocage ou dommage au draisine. Il est impératif de toujours vérifier le système de rails et la draisine avant utilisation afin de garantir un fonctionnement optimal sur les voies courbes.
Comment puis-je commander un chariot manuel simple auprès de votre entreprise ?
Contactez notre équipe de vente
N'hésitez pas à contacter notre équipe commerciale pour nous faire part de vos exigences spécifiques, telles que la capacité de charge, la largeur de la poutre et tout besoin de personnalisation.Recevez un devis personnalisé
Nous vous fournirons un devis en fonction de vos spécifications et des besoins de votre projet.Options de paiement flexibles
Nous proposons différentes options de paiement adaptées à vos besoins et à votre budget.Assistance tout au long du processus de commande
Notre équipe vous accompagnera à chaque étape pour vous assurer de recevoir le produit adapté à votre application.
