8×31SW ラインコンタクトワイヤーロープ

8×31SWスチールワイヤーロープの技術仕様

8x31WSは、最も過酷なエレベーター環境において最大限の運用寿命を実現するよう設計された、優れた仕様のラインコンタクトワイヤーロープです。31本の極細ワイヤーを高密度に撚り合わせた先進のウォリントンシール（WS）ストランドが、卓越した柔軟性を実現します。

この設計は、ロープがトラクションシーブ上を連続的に循環する際に発生する曲げ応力を分散・最小限に抑える優れた性能を発揮し、他の8ストランドロープと比較して疲労寿命を大幅に向上させます。建物所有者やメンテナンス担当者にとって、これは交換回数の削減、ダウンタイムの短縮、そして最も貴重な資産の長期的な所有コストの削減を意味します。

公称直径	約。重量			ロープの公称引張強度（MPA）
				1570		1670		1770		1870		1960
				ロープの最小破断荷重
D	NF	SF	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS
MM	キログラム/100M			KN
8	22.98	22	27.9	29.3	34.7	31.2	36.9	33.1	39.1	35	41.3	36.7	43.4
9	29	27.8	35.3	37.1	43.9	39.5	46.7	41.9	49.5	44.3	52.3	46.5	54.9
10	35.9	34.4	43.6	45.8	54.2	48.8	57.6	51.7	61.1	54.7	64.6	57.4	67.8
11	43.3	42.6	52.7	55.5	65.5	59	69.7	62.6	73.9	66.2	78.2	69.5	82
12	51.5	49.5	62.8	66	78	70.2	83	74.5	88	78.7	93	82.7	97.6
13	60.4	58.1	73.6	77.5	91.5	82.5	97.4	87.4	103	92.4	109	97	114
14	70.1	67.4	85.4	89.8	106	95.6	113	101	120	107	127	112	133
16	91.6	88	111	117	139	125	148	132	156	140	165	147	173
18	116	111	141	149	176	158	187	168	198	177	209	186	220
20	143	138	174	184	217	195	231	207	224	219	258	230	271
22	173	166	210	222	262	236	279	250	296	265	313	278	328
24	206	198	251	264	312	281	332	298	352	315	372	330	390
26	242	232	295	310	367	330	390	350	413	370	437	388	458
28	280	270	342	360	425	384	453	406	480	429	507	450	531
30	322	310	392	414	488	440	520	446	551	493	582	516	610
32	366	352	446	471	556	501	591	531	627	561	662	588	694
34	414	398	504	532	628	565	668	600	707	633	747	663	784
36	464	446	565	596	704	634	748	672	793	710	838	744	878
38	517	497	630	664	784	706	834	748	884	791	934	829	979
40	572	550	698	736	869	782	924	830	979	876	1035	918	1085
42	631	607	769	811	958	863	1019	914	1080	966	1141	1013	1196
44	693	666	844	890	1051	947	1118	1004	1185	1060	1252	111	1312
46	757	730	922	973	1140	1035	1222	1090	1295	1150	1360	1215	1434
48	825	793	1004	1050	1251	1120	1331	1194	1411	1262	1490	1323	1562
50	895	860	1090	1150	1358	1223	1444	1296	1531	1369	1617	1435	1695
52	968	930	1179	1243	1468	1323	1562	1402	1655	1481	1749	1552	1833
54	1044	1003	1271	1341	1584	1426	1684	1512	1785	1597	1886	1674	1977
56	1122	1079	1367	1442	1703	1534	1812	1626	1920	1718	2029	1800	2126
58	1204	1157	1466	1547	1827	1646	1943	1744	2060	1843	2176	1931	2281
60	1288	1238	1570	1656	1955	1761	2080	1866	2204	1972	2329	2067	2441

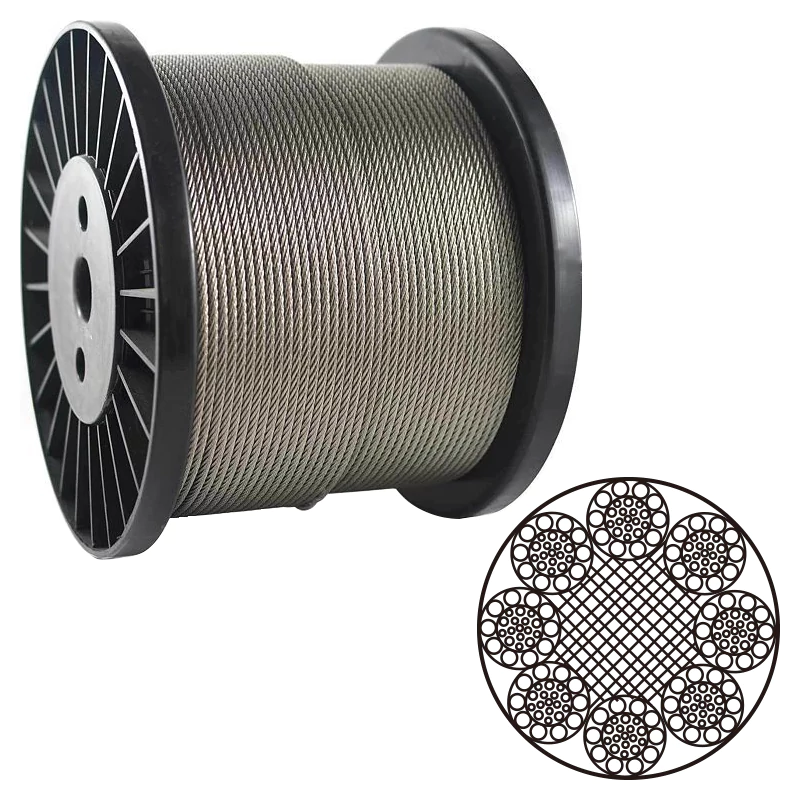

8x31SW+FC ラインコンタクトワイヤーロープ

この構成は、乗り心地と耐疲労性の究極の組み合わせを実現します。極めて柔軟な31本のワイヤーストランドと、ファイバーコアの比類なき振動減衰特性を組み合わせ、ささやくような静音性と極めて滑らかな乗り心地を実現。パフォーマンスと高級感が最優先されるワールドクラスのホテル、主要企業の本社ビル、高級住宅ビルなどに最適です。

8x31SW+IWR ラインコンタクトワイヤーロープ

これは、最も過酷な高層建築用途に対応する究極の技術ソリューションです。31WSストランドの優れた疲労寿命と、スチールコアの最大強度、耐圧潰性、そして最小限の伸びを兼ね備えています。そのため、高速エレベーター、ダブルデッキエレベーター、目的地発着エレベーターを備えた超高層ビルには必須の仕様であり、最も過酷な使用条件下でも長期的な信頼性と正確な床面水平精度を保証します。

8×31SWスチールワイヤーロープの技術仕様

8x31SW+FC ラインコンタクトワイヤーロープ

8x31SW+IWR ラインコンタクトワイヤーロープ
