8×36SW ラインコンタクトワイヤーロープ

8×36SWスチールワイヤーロープの技術仕様

8x36WSは、エレベーター用ワイヤーロープ技術の最高峰を体現する製品です。最も象徴的で技術的に要求の厳しい垂直輸送システムのために、一切の妥協を許さず設計されています。極めて高度なウォリントン・シール（WS）ストランドは、36本の極細ワイヤーという極めて高い本数を有し、比類のない柔軟性と耐疲労性を実現します。

この設計は、最高速、最高の移動高さ、最も集中的な使用による容赦ないストレスに耐えられるように細心の注意を払って作られており、可能な限り最長の耐用年数を実現し、パフォーマンスと安全性の究極の基準を確立します。

公称直径	約。重量			ロープの公称引張強度（MPA）
				1570		1670		1770		1870		1960
				ロープの最小破断荷重
D	NF	SF	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS
MM	キログラム/100M			KN
8	22.98	22	27.9	29.3	34.7	31.2	36.9	33.1	39.1	35	41.3	36.7	43.4
9	29	27.8	35.3	37.1	43.9	39.5	46.7	41.9	49.5	44.3	52.3	46.5	54.9
10	35.9	34.4	43.6	45.8	54.2	48.8	57.6	51.7	61.1	54.7	64.6	57.4	67.8
11	43.3	42.6	52.7	55.5	65.5	59	69.7	62.6	73.9	66.2	78.2	69.5	82
12	51.5	49.5	62.8	66	78	70.2	83	74.5	88	78.7	93	82.7	97.6
13	60.4	58.1	73.6	77.5	91.5	82.5	97.4	87.4	103	92.4	109	97	114
14	70.1	67.4	85.4	89.8	106	95.6	113	101	120	107	127	112	133
16	91.6	88	111	117	139	125	148	132	156	140	165	147	173
18	116	111	141	149	176	158	187	168	198	177	209	186	220
20	143	138	174	184	217	195	231	207	224	219	258	230	271
22	173	166	210	222	262	236	279	250	296	265	313	278	328
24	206	198	251	264	312	281	332	298	352	315	372	330	390
26	242	232	295	310	367	330	390	350	413	370	437	388	458
28	280	270	342	360	425	384	453	406	480	429	507	450	531
30	322	310	392	414	488	440	520	446	551	493	582	516	610
32	366	352	446	471	556	501	591	531	627	561	662	588	694
34	414	398	504	532	628	565	668	600	707	633	747	663	784
36	464	446	565	596	704	634	748	672	793	710	838	744	878
38	517	497	630	664	784	706	834	748	884	791	934	829	979
40	572	550	698	736	869	782	924	830	979	876	1035	918	1085
42	631	607	769	811	958	863	1019	914	1080	966	1141	1013	1196
44	693	666	844	890	1051	947	1118	1004	1185	1060	1252	111	1312
46	757	730	922	973	1140	1035	1222	1090	1295	1150	1360	1215	1434
48	825	793	1004	1050	1251	1120	1331	1194	1411	1262	1490	1323	1562
50	895	860	1090	1150	1358	1223	1444	1296	1531	1369	1617	1435	1695
52	968	930	1179	1243	1468	1323	1562	1402	1655	1481	1749	1552	1833
54	1044	1003	1271	1341	1584	1426	1684	1512	1785	1597	1886	1674	1977
56	1122	1079	1367	1442	1703	1534	1812	1626	1920	1718	2029	1800	2126
58	1204	1157	1466	1547	1827	1646	1943	1744	2060	1843	2176	1931	2281
60	1288	1238	1570	1656	1955	1761	2080	1866	2204	1972	2329	2067	2441

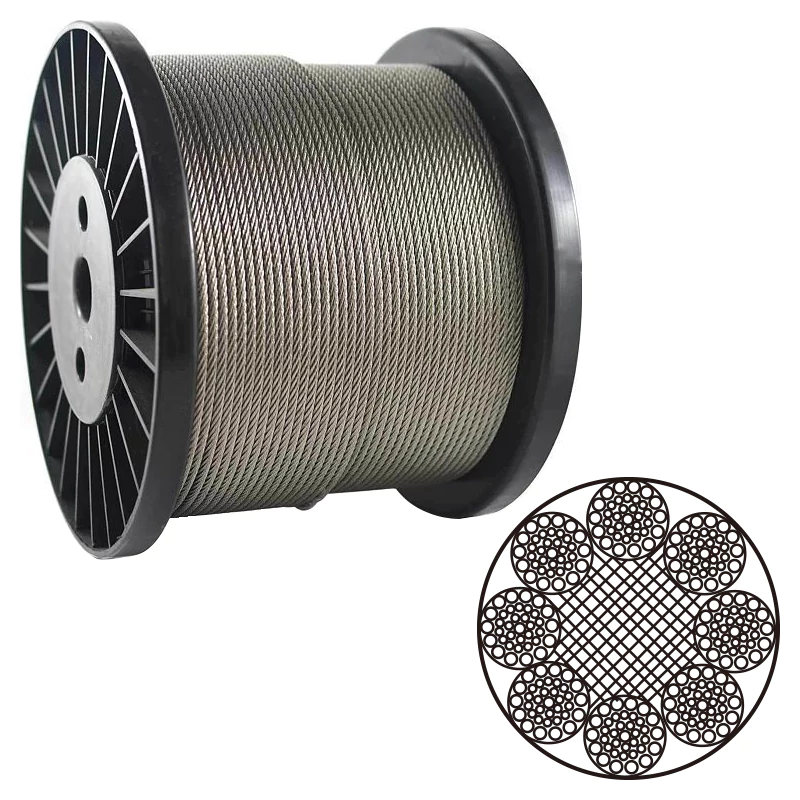

8x36SW+FC ラインコンタクトワイヤーロープ

この構成は、乗客体験の最高峰を実現します。36WSストランドの卓越した柔軟性とファイバーコアの卓越した防音・防振性能を組み合わせることで、ささやくような静かさと、信じられないほど滑らかな乗り心地を実現します。世界クラスのコンサートホール、五つ星の高級ホテル、ランドマーク的な超高層ビルなど、エレベーターの乗り心地自体が建物の威厳を象徴する要素となるようなエレベーターには、まさに最適な選択肢です。

8x36SW+IWR ラインコンタクトワイヤーロープ

これは、最も野心的な建築ビジョンを現実のものとする、フラッグシップエンジニアリングソリューションです。疲労寿命、最大の破断強度、そしてほぼゼロの構造的伸びという究極の組み合わせを提供します。そのため、世界最速・最高高度の展望台エレベーター、超高層シャトルエレベーター、そして長距離移動における絶対的な信頼性と精度が最重要となるその他の重要なシステムの主巻上ロープには、このロープが必須仕様となっています。

8×36SWスチールワイヤーロープの技術仕様

8x36SW+FC ラインコンタクトワイヤーロープ

8x36SW+IWR ラインコンタクトワイヤーロープ
