安全で安定した吊り上げを実現するクレーン用ワイヤーロープメーカー
当社は、実際の吊り上げニーズを満たすために自社工場で製造したクレーンワイヤーロープを供給しています。 建設, ポート, 沖合、そして鉱業安定した品質、在庫、カスタム仕様、そしてクレーンを遅延なく稼働させ続けるための技術サポートをご提供します。ぜひ当社にご相談の上、お見積もりをご依頼ください。 スチールワイヤーロープ from 強力な機械 。
工場管理された生産体制により、一貫した強度と安全な性能が保証されます。
安定した品質、豊富な在庫、迅速な配送を実現するメーカー直送により、クレーンの稼働を遅延なく維持します。
ロープの適合性を高めることで、耐用年数を延ばし、交換コストを削減できます。
供給、設置、サービスをワンストップで提供することで、ダウンタイムを削減し、業務を簡素化できます。
パワフル・マシナリー - 信頼できるクレーンロープメーカー
当社は、タワークレーン、天井クレーン、移動式クレーン、港湾クレーン、オフショアクレーン向けに、回転抵抗性、圧縮性、標準タイプの鋼線ロープを提供しています。
回転抵抗型／非回転型（吊り上げ用）
荷重の回転を最小限に抑えるため、逆回転する層構造を採用しており、高揚程タワークレーンに最適です。

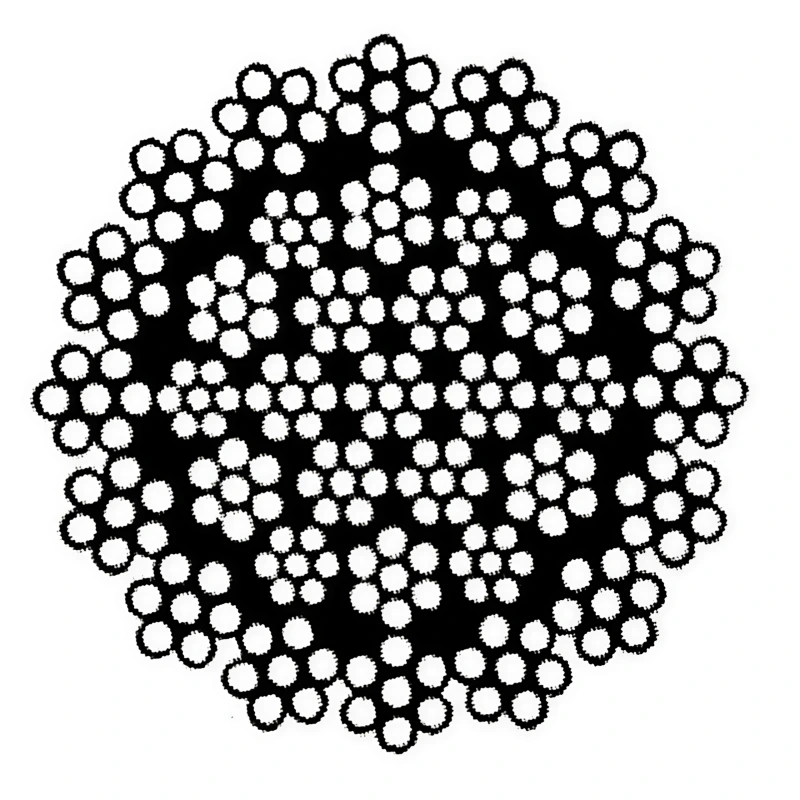

35×7ワイヤーロープ
35×7ワイヤーロープは、高強度、優れた回転抵抗、そして柔軟な取り扱い性を備えています。このクレーン用ワイヤーロープは、吊り上げ、掘削装置、ウインチなどに最適で、安定した高揚力性能を発揮します。
7×19ワイヤーロープ
7×19ワイヤーロープは、高い強度、優れた回転抵抗、そして柔軟な取り扱い性を備えています。このクレーン用ワイヤーロープは、安定した吊り上げ性能を発揮するため、巻き上げ機、掘削装置、ウインチなどに最適です。
非回転抵抗型／回転式（起伏式）

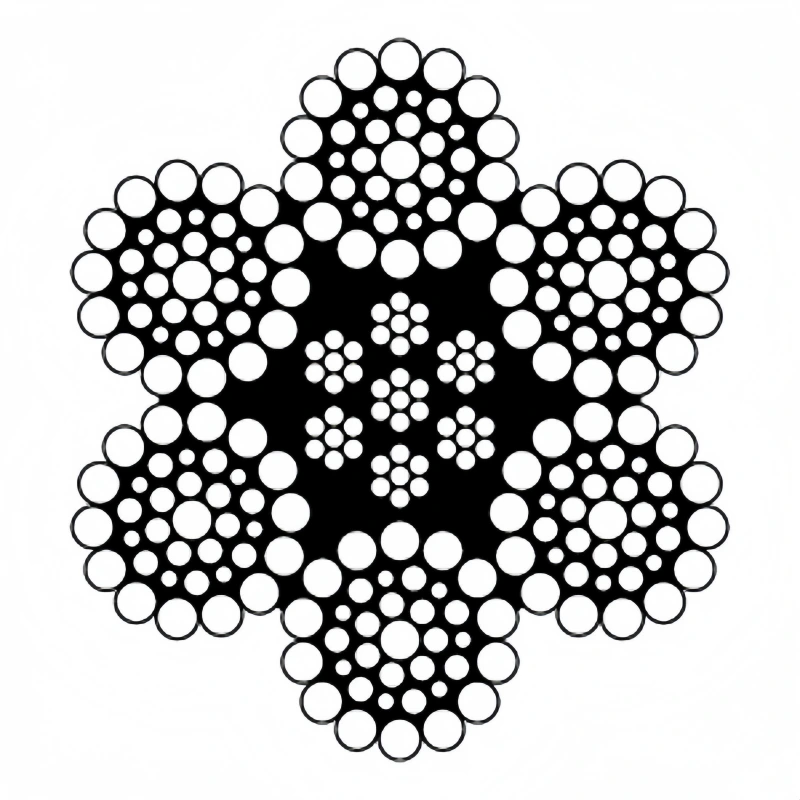

6×36 Iwrc ワイヤーロープ
6×36 IWRCワイヤーロープは、高強度、優れた柔軟性、そして高い耐疲労性を備えています。このクレーン用ワイヤーロープは、ホイストライン、ウインチ、係留索など、様々な用途に適しており、高い耐摩耗性を発揮します。

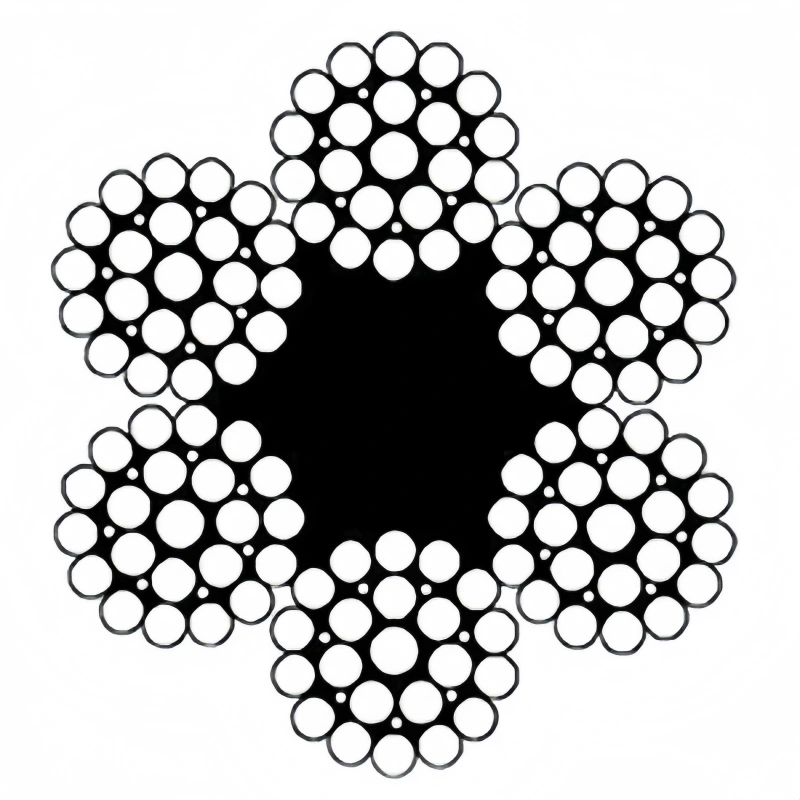

6×29Fi鋼線ロープは、高速吊り上げ作業において高い柔軟性と優れた耐疲労性を発揮します。このクレーン用ワイヤーロープは、マルチシーブシステムで優れた性能を発揮し、FCまたはIWRCコアに対応します。

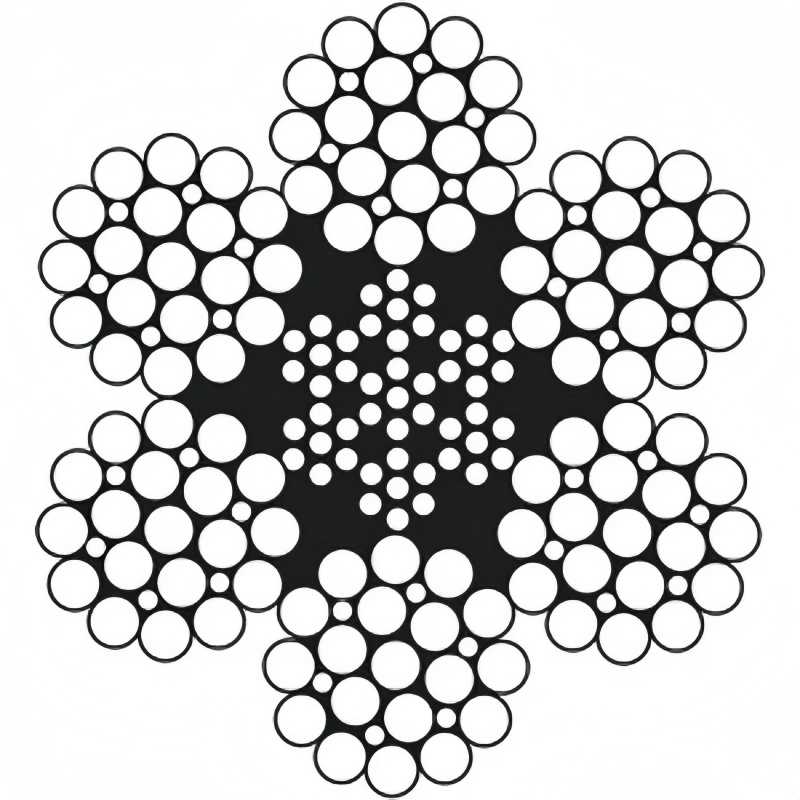

6×25 Iwrc ワイヤーロープ
6×25 IWRCワイヤーロープは、高強度、優れた柔軟性、そして高い耐疲労性を備えています。このクレーン用ワイヤーロープは、信頼性の高い耐圧性を備え、吊り上げシステムやウインチシステムに最適です。
クレーンロープガイド
クレーンロープに関する当社のガイドは、クレーンロープの種類、用途、選定のヒントを理解するのに役立ち、クレーンに適したワイヤーロープを選択できるようになります。
クレーンの種類を確認してください
ロープ関数を定義する
ドラムとシーブのD/d比を確認してください
持ち上げ高さと回転要件を評価する
作業環境を考慮する
証明書および試験要件を確認する
クレーンロープガイド
クレーンロープに関する当社のガイドは、クレーンロープの種類、用途、選定のヒントを理解するのに役立ち、クレーンに適したワイヤーロープを選択できるようになります。
クレーンにはどのような種類のワイヤーロープが使用されていますか？
クレーンでは、高揚程吊り上げには回転抵抗ロープ、柔軟な走行用途には6×36または8ストランドロープ、強度、ドラム圧縮抵抗、耐用年数が重要な用途には圧縮IWRCロープが一般的に使用されます。最終的な選定は、クレーンのOEMマニュアルと使用サイクルに適合している必要があります。
クレーン用ワイヤーロープの素材
クレーン用ワイヤーロープの材質は、実際の吊り上げ条件下での引張強度、疲労耐性、および腐食性能を直接的に左右する。
- 最高の強度性能を実現する高炭素鋼線
炭素含有量の制御と精密な熱処理により、高い破断強度を実現しています。この素材は、繰り返し荷重がかかる重荷重の吊り上げ作業にも耐えられます。 - 腐食しやすい環境向けの亜鉛メッキ線
亜鉛メッキは、湿気、塩水噴霧、および工業環境への曝露から保護します。港湾クレーンや海洋クレーンなどの吊り上げシステムにおけるロープの寿命を延ばします。 - 強力な化学物質への曝露に対するステンレス鋼線
化学プラントなど、引張強度よりも耐食性が求められる場所では、ステンレス鋼が使用されます。 - 内部保護のためのポリマーコーティングまたはプラスチック充填コア
これらの材料は、内部摩擦を低減し、ストランドの動きを安定させ、繰り返し曲げによる潤滑油の損失を防ぎます。
クレーンワイヤーロープの構造
ワイヤーロープの構造は、曲げや張力のかかった際に、ワイヤー、ストランド、コア全体に荷重がどのように分散されるかを決定する。
- 構造安定性のためのIWRC（独立ワイヤーロープコア）
鋼芯は多層ドラムの圧力による潰れに強く、高負荷下でもロープの形状を維持する。 - 柔軟性と潤滑保持性を高めるための繊維芯
曲げ疲労が圧縮力よりも支配的な軽荷重クレーンでは、ファイバーコアが使用されます。 - 金属効率を高めるための圧縮ストランド構造
圧縮によって接触面積が増加し、内部の隙間が減少し、同じ直径内での破断力が向上する。 - 耐摩耗性のための長尺構造
外側のワイヤーはロープの軸に沿って配置されるため、摩耗した滑車の表面耐久性が向上する。 - トルクバランスとハンドリングの安定性を確保するための標準的なレイアウト
逆向きに敷設することで回転傾向が軽減され、設置時の制御が容易になります。
クレーンロープ容量
クレーンのロープの耐荷重は、ロープの強度だけでなく、システム設計にも左右されます。実際の吊り上げ性能は、運用条件によって変化します。
- 最小破壊力（MBF）を基準強度とする
MBFは、静的条件下における最大引張耐力を定義する。 - 安全率から導出される使用荷重制限（WLL）
安全荷重は、MBFを用途固有の安全係数で割ることによって算出します。 - 複数部品システムにおける糸巻き効率の損失
各滑車における摩擦は、システム全体の有効吊り上げ能力を低下させる。 - ドラム多層スプール圧力効果
上層部は半径方向の圧縮力を増加させ、ロープの効率を低下させ、摩耗を加速させる。 - 吊り上げサイクル中の動的負荷増幅
加速、減速、および衝撃荷重は、静的計算で得られる応力を超えて実際の応力を増加させる。
クレーンワイヤーロープの安全率
安全率は、作業負荷と故障リスクとの間の運用上の余裕を定義するものです。
- 標準的な吊り上げ作業では、5:1から6:1の比率が用いられる。
このシリーズは、汎用クレーンにおいて安全性と操作効率のバランスをとっています。 - 高リスクな吊り上げ作業には、より高い安全マージンが必要となる。
人員の昇降や重要な荷重の運搬においては、故障確率を低減するために、より高い安全率が求められる。 - 疲労負荷は時間の経過とともに有効安全マージンを低下させる。
繰り返し曲げられると、外見上は問題なさそうに見えても、内部の配線が弱くなる。 - 衝撃荷重は安全予備力を急速に消費する
急激な負荷変化は、計算上の限界を超えるピーク応力を発生させる。
安全に関する洞察：
安全係数は固定的なものではありません。実際の使用環境は、摩耗、疲労、環境影響などを通じて、安全マージンを継続的に低下させます。
クレーン用ワイヤーロープのサイズ
ワイヤーロープのサイズ選定は、早期摩耗や破損を防ぐために、クレーンの設計パラメータに合致させる必要がある。
- 直径はシーブ溝の半径と一致する必要があります
取り付け不良は点負荷を発生させ、外側の配線の損傷を加速させる。 - 公差管理により、接触圧力が一定に保たれます。
直径のばらつきは、ストランド全体への荷重分布を乱す。 - 圧縮されたロープは、同じ直径でより高い強度を発揮します。
金属面積を増やすことで、サイズを大きくすることなく性能を向上させることができる。 - ドラムとシーブの比率（D/d比）が曲げ疲労を左右する
比率が小さいほど応力が増加し、ロープの寿命が短くなる。
サイズに関する洞察：
溝の形状やシステム設計が変わらない限り、ロープを太くしても性能は向上しない。
クレーン用ワイヤーロープ規格
規格は、世界中のクレーンシステムにおける一貫性、安全性、および互換性を保証する。
- ISO規格は、試験方法と性能基準を規定する。
- EN規格は、欧州の適合性および安全要件を規定しています。
- ASTM規格は北米のエンジニアリングアプリケーションをサポートしています
- API規格は、オフショアおよび重量物吊り上げ環境に適用されます。
- トレーサビリティシステムは、生産バッチと原材料の原産地を追跡します。
- 機械的試験により、破断力と伸び性能が検証される。
クレーン用ワイヤーロープの設置
クレーンにワイヤーロープを取り付ける
ワイヤーロープの設置方法は、耐用年数の最大50%を左右します。設置不良は、ねじれ、荷重の不均一な分布、早期の構造的損傷を引き起こします。
- ねじり応力を防ぐために巻き戻し方向を制御する
ロープの繰り出し方向とドラムの巻き取り方向を必ず一致させてください。逆方向に巻き戻すと内部トルクが発生し、鳥かご状の巻き取り現象（バードケージング）を引き起こします。 - 巻き取り時に制御された予張力を加える
最小破断強度の2～5％を維持してください。適切な張力は、緩んだ層をなくし、上部の巻き付け部分でのロープの潰れを防ぎます。 - 設計上の制約内でフリートアングルを管理する
過度のフリート角度はフランジ圧力の不均一を引き起こし、ドラム端部付近の外側ワイヤの摩耗を加速させる。 - ドラムグルーブの互換性を確認する
溝の半径はロープの直径と一致していなければなりません。溝の形状が不適切だと、局所的な接触応力が発生し、直径が急速に減少します。 - 第１層のスプールパターンを安定させる
最初の層は土台となる。不規則な巻き方によって、上層全体に応力集中が増幅される。
現場における重要な洞察：
ロープの初期破損のほとんどは、材料の品質ではなく、設置時の欠陥に起因します。交差撚りの歪みや不均一な巻き取りは、最初の使用サイクルで内部損傷を引き起こします。
クレーンロープの潤滑
潤滑油は内部配線を保護し、曲げ加工時の摩擦を軽減します。
- 浸透潤滑剤 コアに到達し、内部の摩耗を軽減します
- 表面潤滑剤 腐食や摩耗から保護する
- 自動潤滑システム 一貫した適用を確保する
- 給油頻度 環境とデューティサイクルによって異なります
当社では、長期性能を最適化するために工場で潤滑剤を塗布したロープを提供しています。
クレーンワイヤーロープのメンテナンス
クレーンワイヤーロープのメンテナンスについて
メンテナンスを行うことで、製品寿命を延ばし、予期せぬ故障を防ぐことができます。
- ロープの表面を定期的に清掃する 研磨粒子を除去する
- 直径減少を監視する 早期摩耗の指標として
- 潤滑状態を確認してください 乾いたら塗り直してください
- ドラムとシーブのアライメントを点検する 偏摩耗を防ぐため
- サービス時間と負荷サイクルを記録する 予知保全用
実際の使用状況データに基づいてメンテナンススケジュールを作成することをお勧めします。
クレーンワイヤーロープ点検チェックリスト
高度な検査システムは、故障が発生する前に隠れた損傷を特定します。目視検査だけでは、内部疲労の進行を検出することはできません。
- 断線分布の分析、単なるカウントではない
同一層長内に断裂が集中している場合は、通常の摩耗ではなく、局所的な疲労領域を示している。 - ロープの長さに沿った直径縮小マッピング
ロープに沿って複数のナカサを測定します。局所的な減少は、芯線の破損または内部ストランドの崩壊を示します。 - 剛性変化による内部腐食の検出
柔軟性が低下した部分には、内部に錆や潤滑油の損失が見られることが多い。 - 表面摩耗パターンの評価
平らな部分や光沢のある部分は、滑車のずれや溝の形状不良を示しています。 - 端部応力検査
ソケット部分は最も高い応力集中が発生する箇所である。終端部付近では微小亀裂が発生しやすい。 - 鳥かご状構造とストランド変位検出
これらは、運転中に突然の負荷解放またはねじり不均衡が発生したことを示しています。
高度な検査分析：
内部の断線は、外部の損傷よりも早く発生します。高負荷クレーンの点検には、目視検査と磁気検査または非破壊検査を組み合わせる必要があります。
クレーンワイヤーロープの損傷の種類
ワイヤーロープの破損は、段階的な損傷メカニズムによって発生する。
- 繰り返し滑車サイクルによる曲げ疲労
内部配線は、周期的な応力反転によって亀裂が生じる。 - 接触面からの摩耗
粗い滑車とドラムが外側のワイヤー材料を除去する。 - 腐食による材料の弱化
錆は断面強度を低下させ、疲労を加速させる。 - 多層ドラムの圧力による粉砕
上層部が下層の巻き付け部分を圧縮し、ロープの構造を歪める。 - ねじり不均衡による鳥かご状変形
急激な荷重解放は、ストランドの分離と変形を引き起こす。
クレーン用ワイヤーロープの不合格基準
拒否基準とは、継続使用が危険となる時期を定めるものです。
- 許容濃度限界を超える断線
局所的なクラスターは、疲労破壊領域を示している。 - 規定の閾値を超える直径減少
金属面積の減少は、耐荷重能力を低下させる。 - 深刻な腐食と孔食による損傷
表面劣化は構造的完全性を低下させる。 - キンク、バードケージング、ストランド変位などの変形
構造的な歪みは荷重分布を乱す。 - コアの破損または内部崩壊
体幹の支持力が失われると、ロープが不安定になる。
拒絶に関する洞察：
限界に達した後の交換を遅らせると、負荷がかかった状態で突然故障するリスクが著しく高まる。
クレーンワイヤーロープの交換
クレーンのワイヤーロープはいつ交換するのですか?
ワイヤーロープの交換は、吊り上げ作業の安全性、作業効率、および機器の長寿命を維持するために不可欠です。交換時期は、摩耗パターン、作業環境、負荷サイクルなど、複数の要因によって異なります。適切なタイミングでロープを交換することで、重大な故障を回避し、ロープの耐用年数を最大限に延ばすことができます。
- 目に見える損傷が不合格基準を超える場合
1本の撚り線内に断線が集中している、深刻な鳥かご状のねじれが生じている、または撚り線が平らになっている場合は、ロープの強度が損なわれており、破損が差し迫っていることを示しています。 - 直径減少が許容限度を超えた場合
定期的な直径検査により、徐々に進行する内部損傷が明らかになります。ロープの直径が規定の閾値を下回ると、耐荷重能力が低下し、交換が必要になります。 - あらかじめ定義されたサイクル数または使用時間に達した後
高負荷サイクルや摩耗環境（例：海上、港湾）で使用される大型クレーンは、目に見える損傷がなくてもロープの交換が必要になる場合があります。高負荷作業には、サイクルに基づいた交換スケジュールを使用してください。 - ロープに過度の腐食や摩耗が見られる場合
環境暴露による腐食は、ワイヤーの強度低下につながります。著しい錆、腐食痕、または柔軟性の低下が見られるロープは、破損を防ぐために交換してください。
クレーンのワイヤーロープの交換方法
クレーンのワイヤーロープ交換は、ダウンタイムを最小限に抑え、安全性を確保するための体系的なプロセスで行われます。
- クレーンシステムを安全に停止する
ロープ交換中の負荷を軽減するため、クレーンの電源を切り、すべての負荷を解除してください。 - 損傷したロープを取り外します
古いロープを慎重にほどき、滑車、ドラム、および端部の接続部から完全に外れていることを確認してください。 - ドラムと滑車を準備する
ドラムと滑車を清掃し、損傷、摩耗、または位置ずれの兆候がないか点検してください。新しいロープを取り付ける前に、問題があればすべて対処してください。 - 新しいロープをドラムに巻き付ける
新しいロープは正しい巻き方に従って取り付けてください。ロープにねじれがないこと、そしてロープが溝にぴったりと収まっていることを確認してください。 - ロープに予備張力をかける
ロープを適切な位置に固定し、緩みや圧縮のリスクを最小限に抑えるために、適切な予張力をかけてください。 - クレーンの動作テストを行う
ロープの設置が完了したら、クレーンを低速で運転し、荷重をかけてロープの性能、適切な巻き取り、および動作の健全性を確認してください。
35×7のワイヤーロープはクレーンでの吊り上げ作業に適していますか？
35×7ワイヤーロープは、タワークレーンや移動式クレーンによる吊り上げなど、荷物の回転を制御する必要がある場面でよく使用されます。回転に対する抵抗力が非常に高いのが特徴ですが、選定にあたっては、直径、グレード、シーブの設計、吊り上げ高さ、旋回機構の使用可否なども考慮する必要があります。
35×7のワイヤーロープはクレーンでの吊り上げ作業に適していますか？
35×7ワイヤーロープは、タワークレーンや移動式クレーンによる吊り上げなど、荷物の回転を制御する必要がある場面でよく使用されます。回転に対する抵抗力が非常に高いのが特徴ですが、選定にあたっては、直径、グレード、シーブの設計、吊り上げ高さ、旋回機構の使用可否なども考慮する必要があります。
回転抵抗型クレーン用ワイヤーロープと標準型クレーン用ワイヤーロープの違いは何ですか？
回転抵抗ロープは、逆向きに配置された撚り線層によって、吊り上げ時の荷重の回転を低減します。標準的な6本撚りまたは8本撚りのロープは、起伏、ブームホイスト、天井クレーンなどの用途において、トルク制御よりも柔軟性、巻き取り性、疲労寿命が重視される場合に適しています。
クレーン用ワイヤーロープの見積もりを依頼するにはどうすればよいですか？
クレーンの種類、ロープの機能、直径、長さ、構造、芯材、引張強度、仕上げ、撚り方向、数量、必要な規格／証明書、および作業環境をお知らせください。古いロープ、ドラム、シーブの写真があれば、技術チームがより安全な交換方法を確認するのに役立ちます。
クレーン用ワイヤーロープについて、さらにご質問がありますか？
クレーン用ワイヤーロープについて、さらにご質問がありますか？最適なロープの選び方、設置方法、メンテナンス方法など、どんな疑問にもお答えします。クレーンロープのメンテナンスと交換に関する専門家のアドバイスをご覧いただき、あらゆる吊り上げ作業における安全性と効率性を確保しましょう。
